生產(chǎn)聚氨酯PU發(fā)泡產(chǎn)品前一般都要做自由發(fā)泡試驗(yàn)，也稱杯試，即使用一個杯，接入一定量的A、B料混合液來觀察其自由發(fā)泡反應(yīng)情況。通常，正式投入大規(guī)模生產(chǎn)之前，都要進(jìn)行自由發(fā)泡試驗(yàn)。

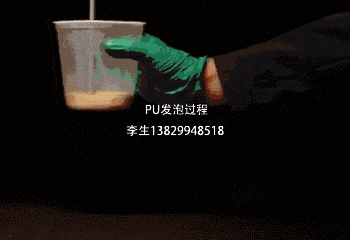

PU發(fā)泡神奇的發(fā)泡過程

　　自由發(fā)泡杯試目的如下。

　　1.觀察A、B料配比

　　當(dāng)A、B料配比失調(diào)，自由發(fā)泡料的撕裂強(qiáng)度特別容易觀察到。這時，增加或減少一點(diǎn)A、B料再進(jìn)行杯試，如此反復(fù)，直至尋找到兩者的配比中心。但有的時候會出現(xiàn)配比中心尋找困難的現(xiàn)象。可能是混合不均勻、二氯甲烷(清洗液)泄漏、環(huán)境溫度過熱、過冷等原因而引起。此時，單獨(dú)測試一下A、B料各自的流量以確定A、B料的流量比是否正常。需要注意的是如果原料防止時間過長，配比中心值就不是標(biāo)準(zhǔn)配比值。許多情況下B料的用量會增加，配比中心需要重新尋找。

　　2.檢測又有發(fā)泡密度

　　自由發(fā)泡密度是否與標(biāo)準(zhǔn)自由發(fā)泡密度相吻合，是觀察原液反應(yīng)反應(yīng)性是否正常的一個重要指標(biāo)，過高、過低都說明反應(yīng)進(jìn)行的不正常，而且凝膠與發(fā)泡速度也不協(xié)調(diào)。自由發(fā)泡密度與成品密度的差值不能太小，否則，發(fā)泡壓力過小，成品的表面質(zhì)量會變差。在實(shí)際生產(chǎn)中，因發(fā)泡壓力過小，成品的表面質(zhì)量會變差。在實(shí)際生產(chǎn)中，印發(fā)泡壓力不夠而造成問題。比如，常用的PU鞋底原液一般自由發(fā)泡密度標(biāo)準(zhǔn)為0.25kg/cm3左右。成品密度值為0.5~0.7g/cm3，其差值在0.25kg/cm3以上。如果為了省料而將成品密度降為0.4g/cm3左右，造成兩者差值在0.15g/cm3以下，生產(chǎn)處的PU鞋底表面質(zhì)量就會較差。

　　3.檢查很荷葉有無帶氣泡現(xiàn)象

　　有時，干干澆注出的A、B料的混合液時，就已經(jīng)帶入氣泡。這可能是機(jī)頭密閉不嚴(yán)、噴料閥門的密封不嚴(yán)等原因造成的。因此，通過自有發(fā)泡可觀察。剛換上的新的攪拌頭時，開始幾杯容易出氣泡，PU發(fā)泡，但多試驗(yàn)幾杯后。由于漏氣來源已經(jīng)被混合液封住，情況就會有所好轉(zhuǎn)。

　　4.檢測自動發(fā)泡過程中的階段性指標(biāo)

　　自動發(fā)泡試驗(yàn)反應(yīng)性指標(biāo)，除強(qiáng)度指標(biāo)外，還有乳白時間、升起時間、不黏手時間、出彈性時間。檢測這幾個時間值。
